结构特点：

ZR748W-2型燃烧阀（冷风阀）,采用单闸板式结构，用液动装置通过连杆系统驱动闸板实现启闭。

本阀用于高炉热风炉和其他工业炉窖的供风管路作截断介质用。

本阀安装于垂直管路，闸板处于密封面上方。安装时应保证介质流向符合箭头所示方向。

本阀做冷风阀使用时应在阀门两侧加旁通管路以利于均压操作。

本阀连接法兰尺寸符合GB2555-81标准

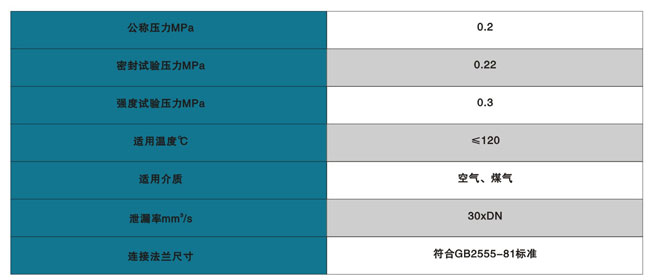

主要性能规范：

主要零件材料：

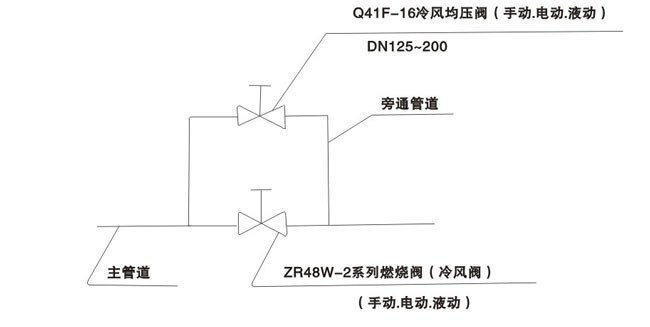

冷风阀安装示意图：

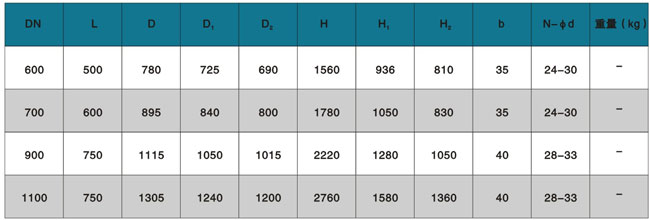

主要结构尺寸：

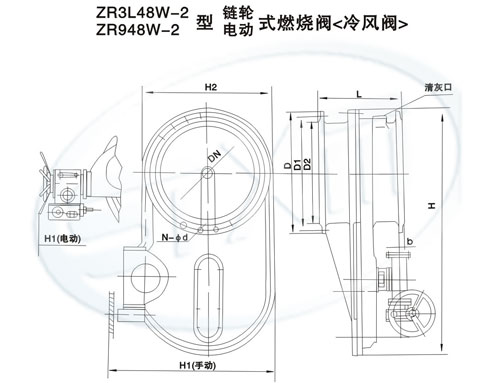

注：图为链轮式燃烧阀（冷风阀）、传动箱为2级蜗轮箱。电动式燃烧阀（冷风阀）采用1级蜗轮箱加装Z型电动装置

结构特点：

  ZR3L48W-2型链轮式燃烧阀（冷风阀）基本结构与ZR748W-2型相同。用环链通过蜗轮付驱动闸板实现启闭。可在离管道一定距离的位置操作。ZR948W-2型电动式燃烧阀（冷风阀）采用电动装置通过机械执行机构驱动闸板启闭。本阀可以远距离控制。

  上述两种燃烧阀（冷风阀）的安装使用方法与ZR748W-2型相同。

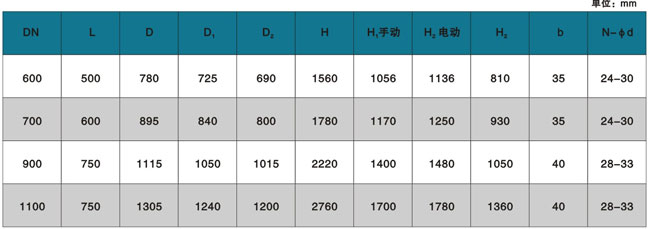

主要结构尺寸：
