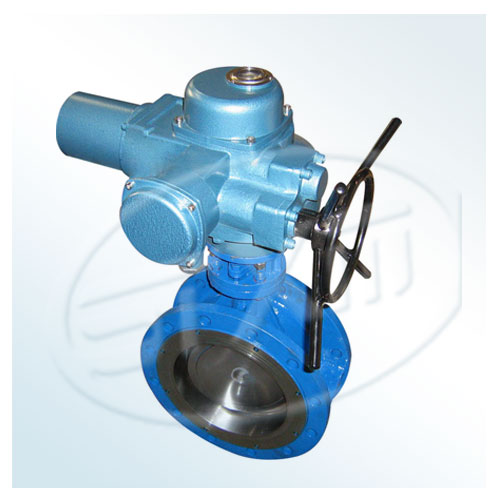

一、D941X-10/16电动法兰软密封蝶阀概述：
本产品适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等流体管道上作调节流量和截流介质的作用。采用精小型电动执行器，质量可靠，重量轻，价格为同行业电动执行器的1/3，是国家建设部自动化流体控制领域重点推荐产品。
二、D941X-10/16电动法兰软密封蝶阀技术参数和性能：
|
SP系列电动执行机构技术参数
|
阀 体 参 数
|
||
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN50～1200mm
|
|
|
输出力矩
|
50N?M～2000N?M
|
公称压力
|
PN1.0、1.6MPa
|
|
任选功能
|
开关型、无源触点型、开度信号、智能型
|
阀轴材质
|
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
球墨铸铁、碳素钢、不锈钢等
|
|
动作时间
|
9秒/15秒/30秒/60秒
|
阀板材质
|
球墨铸铁、铸钢、不锈钢、1.4529等
|
|
环境温度
|
-30°～80°
|
阀座密封
|
EPDM、NBR、耐磨橡胶等
|
|
手动操作
|
附带手柄操作
|
结构形式
|
中线型、无销型
|
|
限 位
|
电气、机械二重限位
|
温度
|
EPDM≤80℃；NBR≤70℃
|
|
防护等级
|
IP-67(防爆外壳:ExdⅡ BT4 IP67可选)
|
适用介质
|
水、空气、天然气等
|
|
输入信号
|
输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
|
特点
|
用途广、整体造价低、流量大、流阻小
|
三、D941X-10/16电动法兰软密封蝶阀外形尺寸：
|
公称
通径
DN(mm) |
尺 寸 (mm)
|
||||||
|
L
|
1.0MPa
|
1.6MPa
|
|||||
|
D
|
D2
|
Z-Φd
|
D
|
D2
|
Z-Φd
|
||
|
50
|
108
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
114
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
140
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
152
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
165
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
178
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
190
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
216
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
222
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
229
|
670
|
620
|
20-26
|
710
|
650
|
20-33
|
|
600
|
267
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
292
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
318
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
