四、说明:

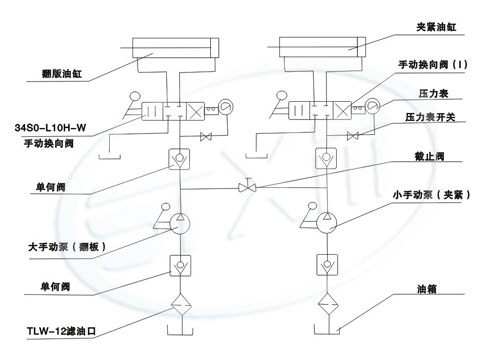

   本厂生产的YYZ·S-10型手动液压站是与液动式扇形盲板阀配套使用的专用设备。由大手动泵、小手动泵和手动换向阀组成。大手动泵用来驱动翻转油缸，小手动泵用来驱动夹紧油缸。通过手动换向阀实现动作转换。利用阀体上设置的行程开关1XK、2XK、3XK、4XK和指示灯显示各步动作到位情况。详细步骤和操作方法见说明书。

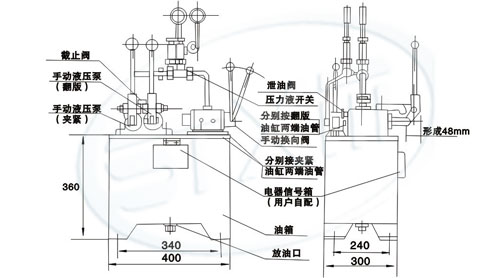

一、外形图：

说明：

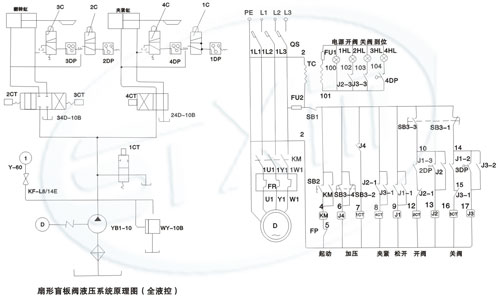

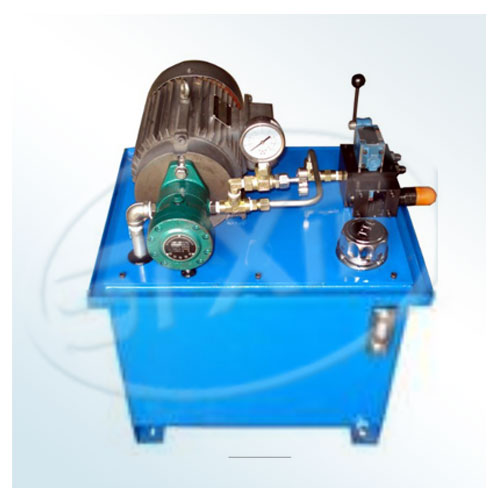

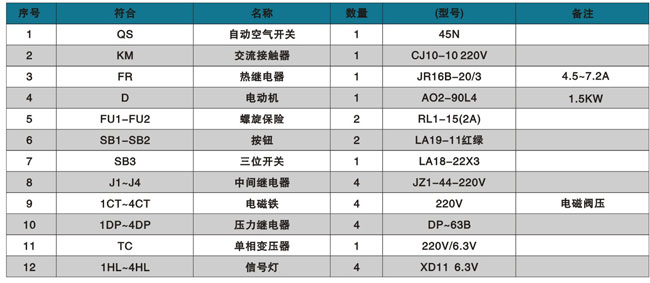

  YYZ·D-10型电动液压站是与液动式扇形盲板阀配套使用的专用液压站。液压站的电器控制元件均安装在液压站配电箱内。液压站电源3N-380V,50HZ.控制回路变压器“BK”供给电压220V。操作元件集中在液压站面板上，行程开关1XK、2XK、3XK、4XK分别安装在盲板阀上。液压站具有手动、电动两种功能。手动（手动操作按钮）主要用于调试。电动（由电器控制自动完成分步动作）功能用于正常使用。本液压站的工作原理和使用方法详见说明书。
