●概述

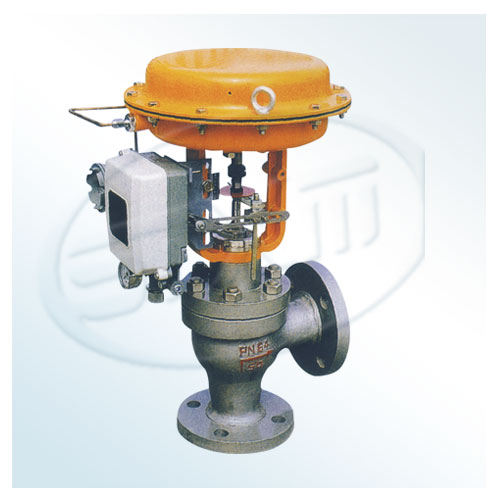

    ZJHS精小型气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。

   本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力有PN16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+500℃范围内多种档次。泄漏量标准为Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。

●主要零件材料

阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
●主要技术参数
