产品概述:
本系列尘气蝶阀根据含尘煤气、烟道气及其他含尘气体的性质特点设计制造。主要特点是耐冲蚀性能高、启闭力矩小、动作灵活、结构短、重量轻。特别适用于系统温度高、介质含尘量大、操作频繁的管路做切断和调节。
本系列尘气蝶阀驱动方式多样，可适应不同的环境条件下选用，广泛应用于冶金、化工、机械、水泥、电力等行业的煤气、烟道气、空气管路及环境保护、除尘设施系统中。连接法兰尺寸符合GB2555-81·PN2.5标准。检测方法符合Q/SF·J101-91标准。
主要性能规范:
主要零件材料:
订货须知:
1.请注明规格、型号、工作温度。温度的表示方法为：P30=300℃、P12=120℃，余此类。如：D41H-1.5P30DN400表示手柄式直板尘气蝶阀，工作温度300℃，公称通径φ400mm。
2.拉索式尘气蝶阀的拉索和手动卷扬机用户自备。
3.气动式尘气蝶阀的配气装置（包括：分水滤气器、油雾器、减压阀、二位五通电磁阀），电动式尘气蝶阀的阀门控制器本厂可以 配供，但需另行订购。
4.用户对阀门的结构尺寸、零件尺寸、行程开关型号和安装位置以及关键零件的材质有特殊要求可提出协商并在合同中注明。本厂将尽力满足用户的要求。
结构特点:

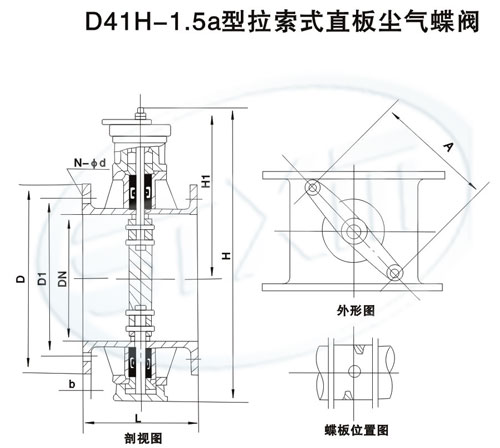

D41H-1.5a型拉索式直板尘气蝶阀，适宜在离阀门适当距离的位置上，用手动卷扬机或其他驱动装置通过绳索的牵引完成阀门的启闭。本阀安装于水平管道时请参照图中所示确定安装方向。
主要结构尺寸:
