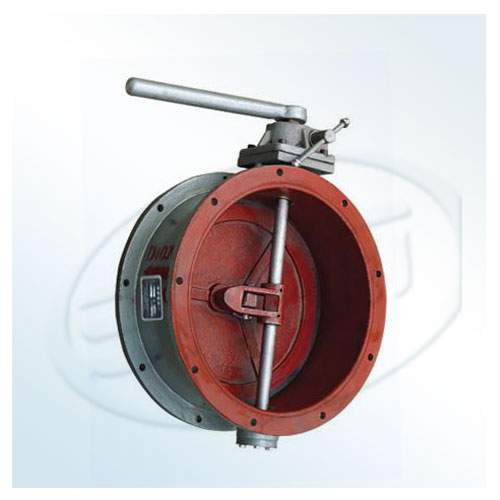

产品概述:

   杠杆蝶阀是一种密封型蝶阀。应用于工业煤气、市政煤气、通风等气体介质管路系统中做切断控制使用。本系列杠杆蝶阀密封付采用橡胶密封。具有结构简单、操作方便、启闭力矩小、密封可靠等特点。连接法兰尺寸符合GB2555-81标准。

主要性能规范:

主要零件材料:

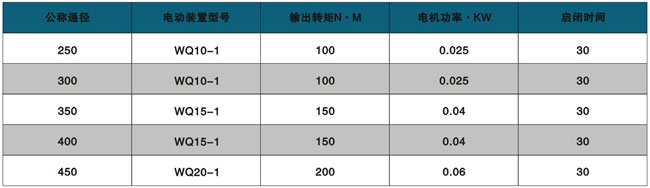

配用电动装置主要参数:

结构特点:

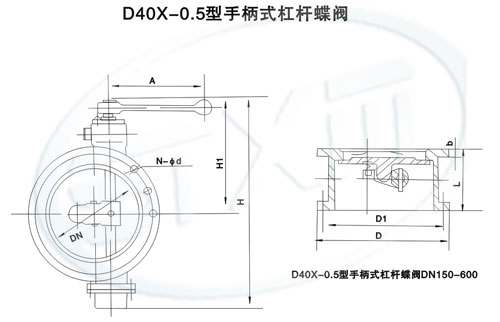

   D40X-0.5型手柄式杠杆蝶阀主要由阀体、蝶板、杠杆、阀杆、手柄等零件组成。用手柄转动蝶板实现启闭。本阀适用于现场操作的场合。本阀安装时请注意介质流向应符合阀体上箭头的指向。

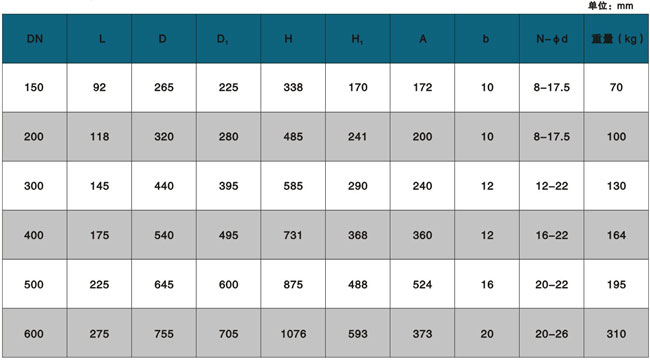

主要结构尺寸:

结构特点:

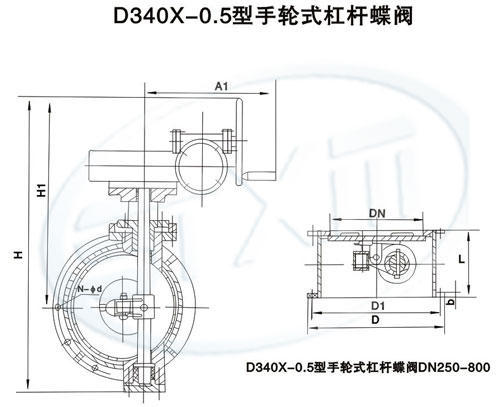

  D340X-0.5型手轮式杠杆蝶阀用手轮通过传动箱驱动蝶板完成启闭动作。传动箱上装有指针可指示蝶板工作位置。本阀用于现场操作的场合。本阀安装时请注意介质流向应符合阀体上箭头的指向。

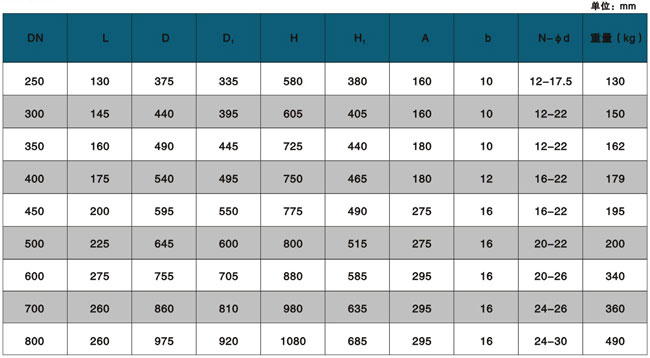

主要结构尺寸:
